三种不同类型原理的微型力传感器-优缺点-区别-使用方法

作者：胡工来源：俊德科技发布时间：2020-03-02 15:37:49 浏览量：

1.应变纽扣型力传感器JB08

原理：

应变力传感器由弹性体、应变片、胶粘剂、防护涂层、补偿线路等部分组成的，其应变传递路径是：弹性体→胶粘剂→应变片敏感栅→覆盖层→防护涂层，构成一个有别于应变片本身的更复杂的系统。

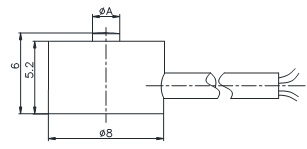

尺寸：

优点：精度高，防护等级高
确定：成本价格高

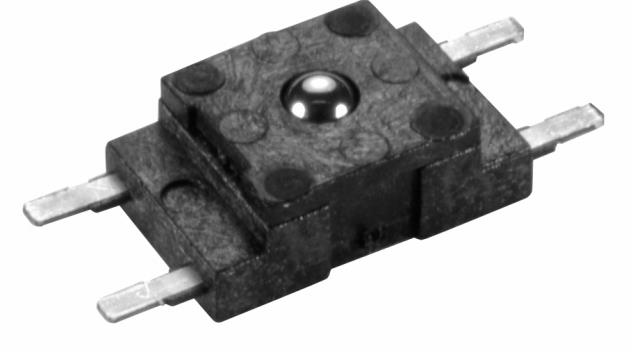

2.触力传感器

FS系列传感器提供精确可靠的力感测性能紧凑的商业级包装，价格经济。的传感器具有经过验证的传感技术，该技术使用了专门的压阻微加工硅传感元件。低功率无放大，无补偿的惠斯通电桥电路设计可提供在力范围内固有的稳定mV输出。
力传感器的工作原理
当电阻器在任何情况下弯曲时，硅植入的压电电阻器的电阻将增加施加力。传感器集中来自应用程序的力，通过不锈钢球，直接连接到硅传感元件。大量的阻力与施加的力成比例地变化。这个电路电阻的变化导致相应的mV输出电平更改。

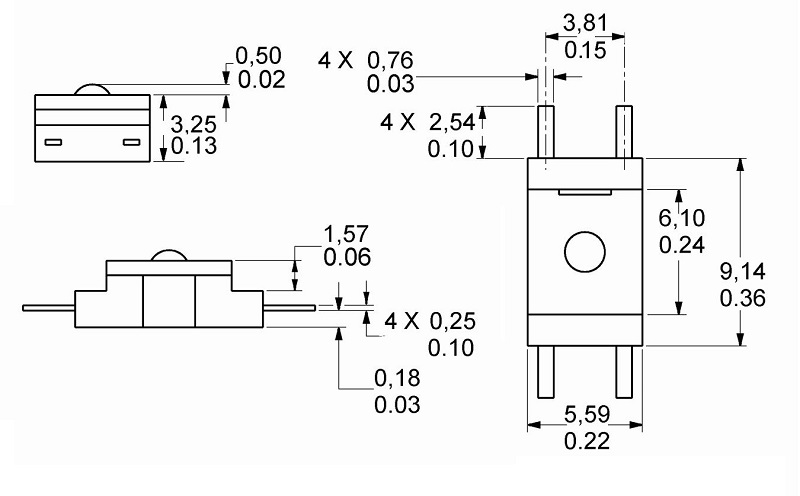

尺寸

优点：易于集成，可以批量装配
缺点：价格相对较高

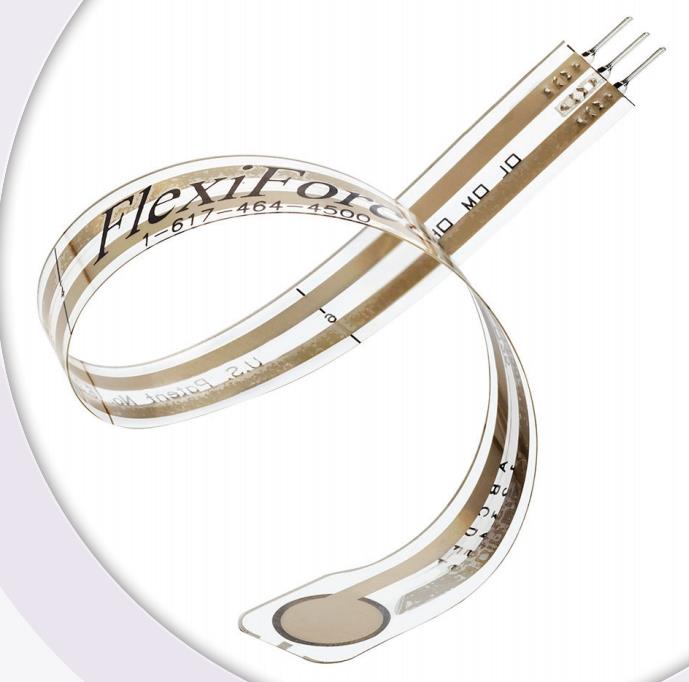

3.薄膜压力传感器

工作原理

传感器在电路中等效为压力施加到传感器上时，电路电阻随之下降。使用万用表，可以直接通过连接到外部两个端子读取电阻值，电阻数值随外部压力的变化而对应的变化。压力与电阻成反向比率，但是压力与电导是呈现线性的，因此电导可被用于校验计算。等效为压敏电阻。当压力传感器无外界负载时，电路处于高阻状态。当外界压力施加到传感器上时，电路电阻随之下降。使用万用表，可以直接通过连接到外部两个端子读取电阻随外部压力的变化而对应的变化。压力与电阻成反向比率，但是压力与电导是呈现线性的，压敏电阻。当压力传感器无外界负载时，电路处于高阻状态。当外界压力施加到传感器上时，电路电阻随之下降。使用万用表，可以直接通过连接到外部两个端子读取电阻数随外部压力的变化而对应的变化。压力与电阻成反向比率，但是压力与电导是呈现线性的.
优点：成本低
缺点：精度差
以上就是三种微型力传感器的对比，如有疑问，也可以随时咨询我们
